ストレージくらいは追加できそうなので調査・動作確認結果のメモ。
動作確認済み。ただし、頻繁に接触不良なのかエラーブザーがなる
HPのBTO PCの拡張性
「HPのPCはミニマム設計と独自設計のコンボで拡張性皆無」との前評判でした。 X等でもちょこちょこ怨嗟の声が見えます。
https://x.com/search?q=HP%20SATA%20%20lang%3Aja&src=typed_query&f=live
今回買ったのはOmnidesk AIです。 どうやら、OMEN 16Lとマザーボードは同様のようです。
実際届いて開けてみたところ、以下のようでした。
- 電源ユニットから余剰ケーブル無
- PCIe3 x1が空いてる
- グラボと重なってるのでそのままでは刺さらない
- 背面のPCIeに刺したカードから外部に露出させる部分の金属パーツが容易に外れない可能性がある
- SATA端子が2個ある
- SATA PWR, SATA PWR1はそれぞれ特殊端子？
- どうやら3.5インチHDDは前面側にねじ止めできるらしい（ねじはない）
OMEN16Lの場合はM.2が1個空いてて、代わりに（？）SATAが1個ないようです（詳細仕様PDFと開封した人の画像を見た）。
(破損リスクあり)SATA接続
2.5インチまたは3.5インチのストレージを接続する方法です。 電気の知識がないと、破損リスクがあるのでやめたほうがいいです
おすすめできる人
- 電気のテスター・マルチメーターを所持していて、電圧の測定が可能な人
- 事前に実際のボードの電圧を測定してピンアウトを特定、コネクタの結線を自分で確認できる人
おすすめできない人
- 上記が何のことを言っているのかわからない人
- あきらめて、USB外付けケースを使ってください
- 外部電源を追加できるものを選択するとより安全だと思います
ストレージの固定
- 3.5インチHDDなら固定容易（要ねじ購入）
- 2.5インチは手元になかったので未確認
- おそらく3.5インチのねじ穴に変換するマウンタが必要
- マウンタを買う場合は、必要なねじはついてきます
SATAの信号線
- UEFIを見る限りデフォルト有効
- 汎用コネクタなのでそのままつなげばよさそう
- たぶんL字じゃないほうがいい
SATAの電源線
ここだけがめんどくさいです。
- SATA PWRに接続する想定で記載します
- SATA PWR1はディスクメディアなど比較的必要電力が少ない機器向けっぽい
- SATA PWRはATX 4ピンを左右反転したコネクタ
- 四角形と六角形の位置が左右反転している
- 12Vx2, GNDx2ではなく、12V, 5V GNDx2
- 汎用品ではなくHP専用のよう
- HPから直接購入できるかわからない
- サードパーティ製を購入したが、四角形の角をカッターで切り落としたものが届いた
- 刺さればいいのでこれで問題なし
- HPの機種によってピンアサインが異なることがわかった
- 外観上は同じだけど、コネクタに刺さってるワイヤーの位置が変わってる
- 現物で出力電圧を測定してピンアウトを特定、同じかどうか確認する必要がある
- ピンアウトが異なった場合、必要に応じてコネクタのレセプタクルの差し替えが必要
- コネクタのレセプタクルの左右側面の根元には「かえし」がついているので、樹脂パーツと金属パーツの側面に薄い金属棒/板を差し込んで、「かえし」を内側に曲げること x2を行うと抜ける
- 抜いた後は真ん中に差し込んで「かえし」を外に広げないと樹脂パーツから抜けるようになってしまい接続不良の原因になる
HP SATA power cableあたりで検索するとめちゃくちゃ安く出てる- 間違い防止のために、12V想定のワイヤーに黄色、5V想定のワイヤーに赤色を使っているケーブルが望ましい
買っちゃいけないやつ
- コネクタの形状・サイズがそもそも違う
レセプタクルがたぶん3個しかない
lenovoなどの「mini ATXピン」向けのものもあるので間違えないように注意

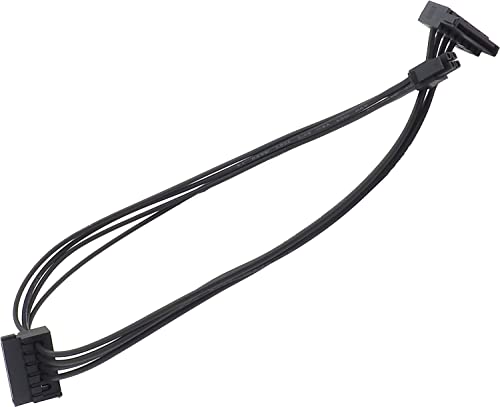

- 以下は買っちゃいけないやつ
- 「mini4pin」と記載がある
![オーディオファン [Lenovo NECマザーボード専用] SATA電源ケーブル mini4pin-SATA (15pin) ×2ポート 互換品 SATA電源 変換ケーブル 45cm L字上向き 1点](https://m.media-amazon.com/images/I/31nSpdkhGcL._SL500_.jpg "オーディオファン [Lenovo NECマザーボード専用] SATA電源ケーブル mini4pin-SATA (15pin) ×2ポート 互換品 SATA電源 変換ケーブル 45cm L字上向き 1点")
- 以下は、よーくみるとLenovo専用って書いてある
- ワイヤーは4本出ているが、コネクタ自体には3か所にしか刺さっておらず、1か所に2つのワイヤーが差し込まれている
- ぱっと書いてないし明言もしていないが、Lenovo専用
- 5Vに電圧がかからないようになってる？
(動いた・低リスク)NVMe
安定動作するかはわからないから「内部に収めることができればうれしいな」「動かなくなったらその時にまた考えよう」な人向け。 安定動作を求めるなら、USB化ケース買ってきてUSB接続で使ったほうがいい
- PCIe3 x1のスロットに変換カード経由で接続すれば使える
- アクセスランプ？のLEDがやたらまぶしく、側面の吸気口から光がはっきり見えるので要対処
- グラボの下半分で隠れるので、要ライザーカード
- ケースには4段カードスロットがあり、上二つがマザボにスロットがある
- 上から二つはグラボが使い、1つ飛ばして一番下を拡張カードで使うとよさそう
- 100mmケーブルでも、1段下だと近すぎてライザーカードのケーブルが無理な角度になる
- このライザーカード以外だと、たぶんグラボに当たってグラボが刺さらなくなる
買ってはいけない
- x4向けのもの
- x1に刺さるものを買うこと
- x4は端子の長さが違う
- ライザーカードは上記に貼ったもの、またはその同等品以外は多分無理
- オスがL字の薄型じゃないとグラボに当たる恐れ
- 100mmかそれ以下じゃないと、ケーブルの曲げがきつすぎて断線の恐れ
- 2段ずらすだけなので、0.8インチx2 のだいたい40mmあれば足りる
参考資料
- HP OmniDesk AI 製品詳細 - デスクトップパソコン | 日本HP
- HP OmniDesk (AMD) レビュー：快適なパフォーマンスで幅広い用途に対応できるデスクトップPC | 大人のためのパソコン購入ガイド
- [意見交換] グラボに隠れたPCIeをライザーケーブルを使って活用したい - Qiita
- https://jp.ext.hp.com/content/dam/jp-ext-hp-com/jp/ja/ec/lib/products/desktops/personal/spec_pdf/omnidesk_ai.pdf
蛇足
- ATX 4ピンことMolex 39-01-2040を使ったコネクタ自体は、角がない面が出現する側の2ピンがCOM/GND、四角ピンも角が削ってあるピンも両方角がある側が12Vピンとなっている
- HP独自拡張のピンは12Vの片側を5Vにしている
- ピンが逆になっているとSATAの5V端子に12Vを流すことになるので非常にまずい
