- ボードを選定・調達する
- ボードに対応したファームウェアをダウンロードする
- ボードをブートローダーモードで起動し、対応したファームウェアを投げ込む
- エディタを決める
- エディタで接続したデバイスを開く
- シリアルモニターを開く
- 任意のpythonコードを記述する
- (オプション)ライブラリをダウンロードし、必要なライブラリを投げ込む
ボードを選定・調達する
好きなボードを選んでね!
以下のいずれかが乗ってるボードなら大体動く
- RP2040
- SAMD21
- ESP32/ESP32-C3/ESP32-S3
- nRF52840
検索は設計団体名でも検索できるので、 Switch Science
だとか Adafruit
だとかで絞り込んでもよい
ボードに対応したファームウェアをダウンロードする
- MicroPythonのファームウェアとCircuitPythonのファームウェアは異なるので注意
- 書き込んだ後はマスストレージとして見れるようになる
ボードをブートローダーモードで起動し、対応したファームウェアを投げ込む
ボードによって、だいたいは以下のいずれかの方法で入れる
- 接続した状態でRESETボタンを1回押す
- 接続した状態でRESETボタンを2回押す
- BOOTボタンを押しながらUSB接続する
いずれでも認識されているかわからない場合は、USBケーブルやPCのポートの異常を疑おう
- 接続したときにCOMポートとして認識されているかデバイスマネージャ等で確認する
- 別のUSBポート同じUSBケーブルでボードを接続する
- 同じUSBポート同じUSBケーブルでほかのデバイスを接続する
- 同じUSBポート別のUSBケーブルでボードを接続する
エディタを決める
- 今時ならVSCode
- CircuitPython拡張がある
- 公式推奨?はMuEditor
エディタで接続したデバイスを開く
- E:ドライブなど、マスストレージとして見えているはず
- フォルダとして開く
- またはそのフォルダの中に
code.py
を作成/保存して開く
- またはそのフォルダの中に

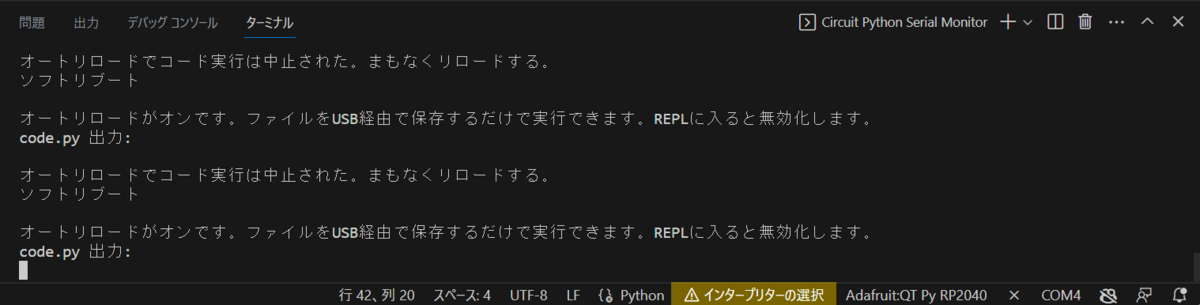

シリアルモニターを開く
以降、コードを読み込んだことやエラー、printの出力などはシリアルモニターで確認できます。
任意のpythonコードを記述する
- ボード上に配置されたGPIOに接続されたLEDで動作確認するのが通例
- テストコードの例は以下
(オプション)ライブラリをダウンロードし、必要なライブラリを投げ込む
CircuitPythonボードの中に lib
という名前のフォルダを作る(code.py
とlib
がある状態にする)
下記からインストールしたファームウェアバージョン向けのBundleをダウンロードする
解凍して出てきたファイルのうち、必要なファイルだけをボード内のlibの中にコピーする
以降、importで呼び出せるようになる
